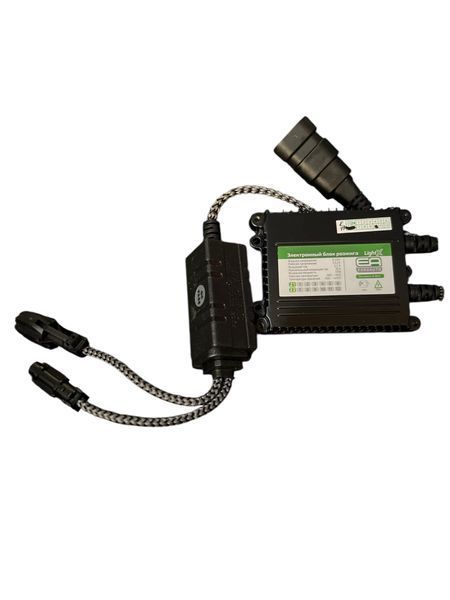

Характеристики:
Входное напряжение: 9-16V
Рабочее напряжение 13,2 V
Входящий ток: 3,2 А
Максимальный входящий ток: 16 А
Выходная мощность: 35W
Рабочая температура: -30 +85 С
Принцип работы блока розжига.
В основу большинства зажигающих устройств положен способ использования импульсного трансформатора, вторичная обмотка которого подсоединена к электродам лампы, а первичная через коммутатор - к накопительному конденсатору. Преимущество схемы параллельного зажигания состоит в том, что вторичная обмотка импульсного трансформатора не находится в цепи тока лампы. Это позволяет применить обмоточный провод с малым сечением и выбрать большой коэффициент трансформации импульсного трансформатора расчетом использования низковольтного питания зажигающие устройства. К недостатком такой схемы можно отнести то, сто в процессе зажигания лампы сетевые провода находятся под полным высоковольным напряжением.
Достоинство схемы последовательного зажигания заключается в отсутствии высокого напряжения на проводах сети, шунтируемого конденсатором, а к недостатком следует отнести применение высоковольтного источника питания.
Схема комбинированного зажигания позволяет при прочих равных условиях обеспечить наименьшее напряжение зажигания.
По типу коммутатора различаются с механическим, газоразрядным и полупроводниковым коммутатором.
По форме выходного напряжения ЗУ делятся на ЗУ с непрерывным и импульсным, с однополярным и двуполярным выходным напряжением. Выбор того или иного типа определяется целым комплексом требований, вытекающих из конкретной задачи применения трубчатой ксеноновой лампы.
